產品展示

PRODUCT

產品展示

SJ、LSJ型機架(CD130B-86)

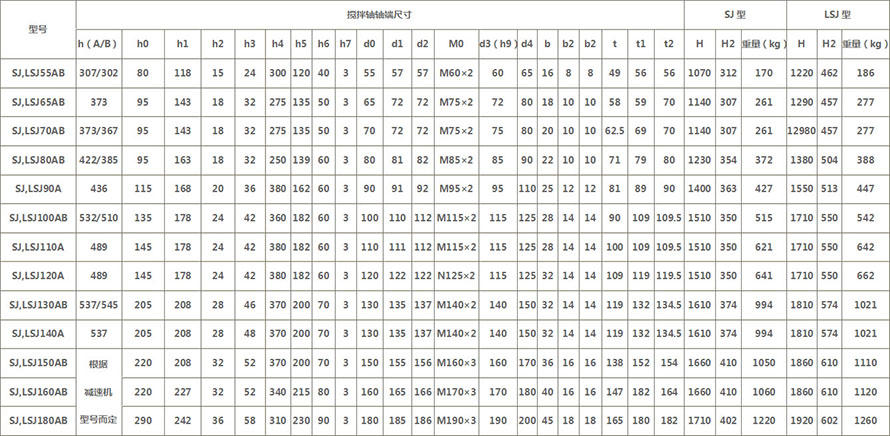

SJ、LSJ型雙支點機架主要參數及尺寸
機架代號 H0 H1 H3 H4 H5 H6 H7 D1 D2 D3 n1-M D4 D5 D6 n2-φ
SJ,LSJ55AB 450 402 58 22 24 6 6 270 310
305
340 6-M10
8-M16
325 400 435 30 12-φ14
SJ,LSJ65AB 450 487 58 22 24 6
5
6 316 360 400 8-M12
(8-M16)
350 420 460 30 12-φ18
SJ,LSJ70AB 450 487 528 22 24 6
5
6 316(320)
320
360 400 8-M12
8-M16
350 420 460 30 12-φ18
SJ,LSJ80AB 450 545 60 25 28 6
5
8 345
360
390
410
430
460
8-M16
8-M20
380 455 495 30 12-φ23
SJ,LSJ90A 600 569 69 25 40 7 8 400 450 490 12-M16
(12-M20)
430 510 555 30 12-φ23
SJ,LSJ100AB 600 685 61 30 40 9
5
10 455(460)
470
520 580 12-M20 480 560 600 22.5 16-φ23
SJ,LSJ110A 600 685 61 38 40 11 10 520 590 650 12-M20 560 650 700 22.5 16-φ27
SJ,LSJ120A 600 685 61 38 40 11 10 520 590 650 12-M20 560 650 700 22.5 16-φ27
SJ,LSJ130AB 650 761 85 40 45 11
9
10 680 800 880 12-M30 720 810 880 18 20-φ27
SJ,LSJ140A 650 761 85 40 45 11
9
12 680 800 880 12-M30 720 810 880 18 20-φ27
SJ,LSJ150AB 650 761 76 50 50 14
10
12 820 940 1020 16-M30 720 810 880 18 16-φ33
SJ,LSJ160AB 650 780 81 50 50 14
10
12 820 940 1020 16-M30 840 940 1020 22.5 16-φ33
SJ,LSJ180AB 650 910 83 50 50 14
10
12 960 1080 1160 20-M30 970 1080 1160 18 20-φ33

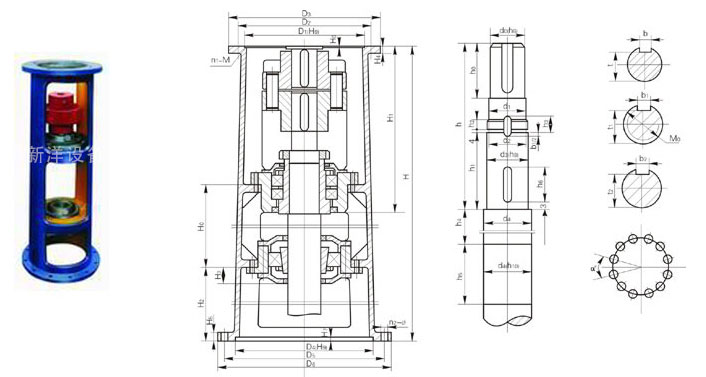

       注:圖示所注“h”僅與本樣本BLD、LC-Ⅱ、DC-Ⅱ系列減速機相配,如選用其他型號或其他廠家減速機,“h”需另行計算。增高后的LSJ型機架其下部空間高度可容納205、206或207型雙端面機械密封。
